Τεχνολογία

Τις χορτοδετικές L1500 με τις νέες L600 ορθογώνιου θαλάμου αντικαθιστά η John Deere

Τα τρία μοντέλα ( L600s, L633, L634) μπορούν να διαχειριστούν βαρύτερα δεμάτια και να αυξήσουν με αυτό το τρόπο την παραγωγικότητα στο χωράφι.

pic_34_new_john_deere_l600_series_large_square_baler_field_002

Βασίλης Σοφός

133
0

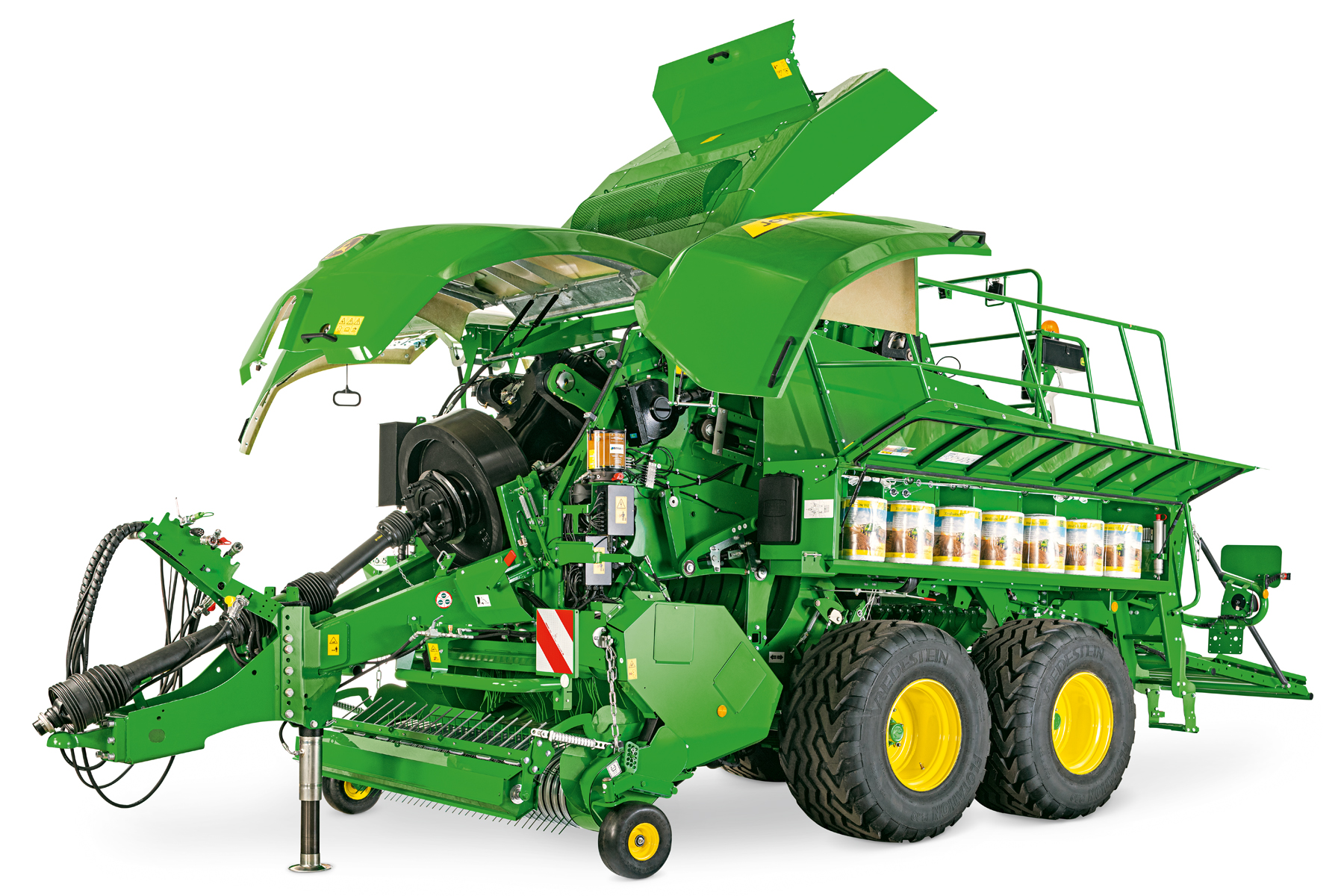

Αυξάνει τις δυνατότητες χορτοδεσίας διατηρώντας όμως παράλληλα τα δυνατά χαρακτηριστικά των προηγούμενων μοντέλων χορτοδεσίας η John Deere, λανσάροντας τη νέα μεγάλη Σειρά ορθογώνιου θαλάμου L600. Τα μηχανήματα L600 θεωρούνται αντικαταστάτης της Σειράς L1500 και διατίθενται σε τρίες εκδόσεις: L624 (70εκ. x 120 εκ.), L633 (90εκ. x 80εκ.) και L634 (90εκ. x 120εκ). Στα μοντέλα L624 και L634 περιλαμβάνεται ένας νέος σπόνδυλος 468 κιλών.

Επίσης η πίεση του υδραυλικού θαλάμου, σύμφωνα με την John Deere, είναι τώρα 210 bar, έναντι των 180 bar της προηγούμενης γενιάς των χορτοδετικών. Η εταιρεία πάντως αποφάσισε να διατηρήσει τις επιλογές για τους ρότορες RotoFlow HC και MaxiCut HC (23 μαχαίρια).


Με τις νέες χορτοδετικές ορθογώνιου θαλάμου η John Deere υπόσχεται αυξημένη παραγωγικότητα κατά 5% προσφέροντας τη δυνατότητα  συλλογή βαρύτερων δεματιών.

Η διάμετρος του ρότορα στο μοντέλο βαρέως τύπου RotoFlow HC είναι όμως κατά 25% αυξημένη. Τα L600 ελέγχονται μέσω τερματικού ISObus και διαθέτουν επιλογή ομάδας μαχαιριών ( 0,11,12 ή 23 μαχαίρια) ενώ ο αισθητήρας υγρασίας έχει μια ακόμη πιο ευρεία περιοχή μέτρησης από 9 έως 40%, ένανντι του προηγούμενου αισθητήρα που είχε περιοχή μέτρησης από 11 έως 34%. Στάντανρντ σε όλα τα μοντέλα είναι ένα πικ απ πλάτους 2,3 μέτρων, εφοδιασμένα με χαλύβδινους δακτυλίους 10 χιλιοστών και υδραυλική ανίχνευση φορτίου.
